ГИР своими руками

[RL1L - Анатолий]

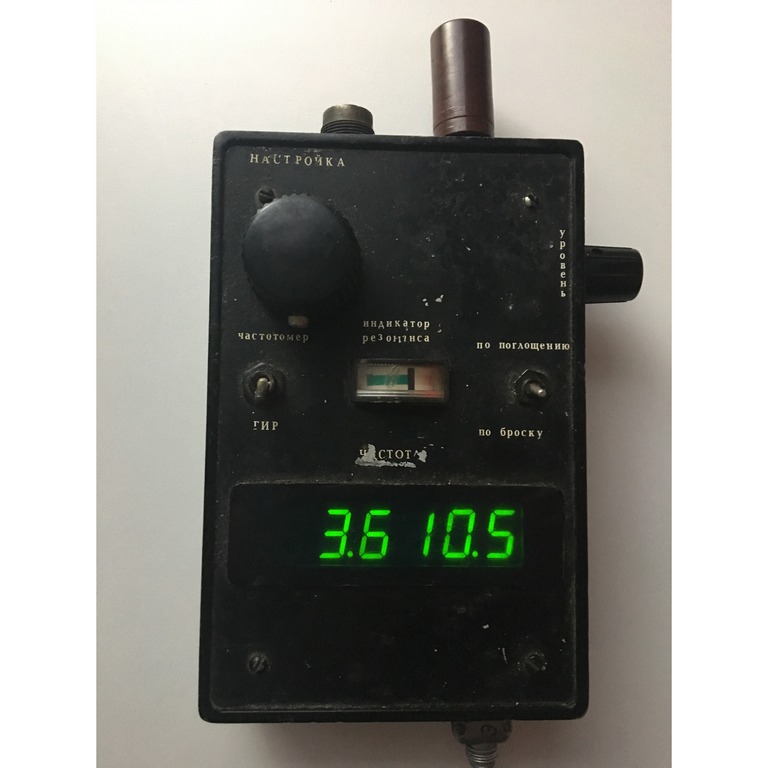

Вот фото самодельного ГИР (гетеродинного индикатора резонанса). Если у кого есть самодельные устройства было бы интересно увидеть фото, кто как оформляет, какие применяет корпуса, шкалы и т.д.

[UA1TAT - Ярослав]

Красиво

[RA1ALS - Странник]

Идея и схема RL1L. Вариант оформления и исполнения RA1ALS

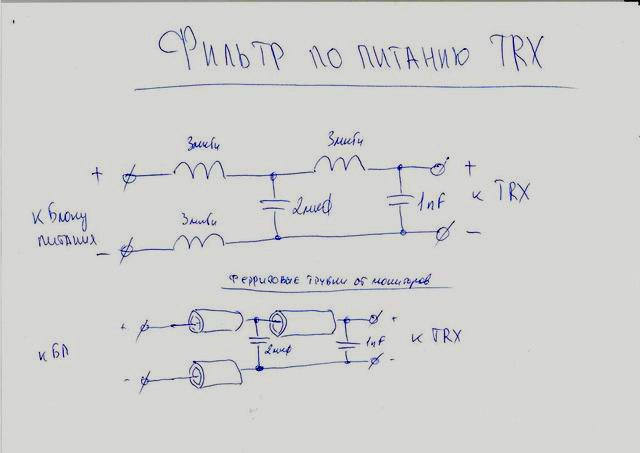

Простой и эффективный фильтр для подавления паразитных помех блока питания. В частотном диапазоне от десятков килогерц до 100 и более мегагерц подавляет паразитные помехи по питанию на 45-65 ДБ. Не для сети 220в! На вход фильтра подаётся 12-14в с импульсного или трансформаторного БП. К выходу фильтра подключается линия питания трансивера или приёмника.

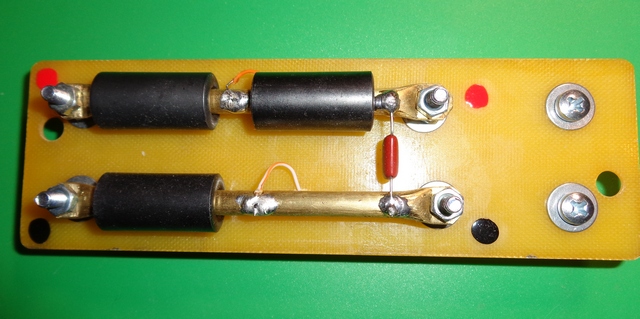

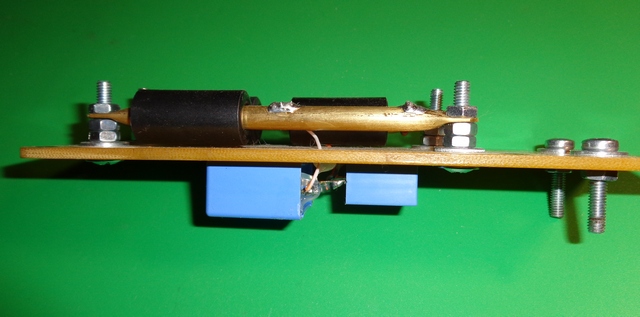

Медной трубки нужного диаметра и малогабаритных конденсаторов под рукой не оказалось. Использовал в своей конструкции латунную трубку. А конденсатор общей ёмкостью 2 мкф пришлось делать составным и выносить на нижнюю сторону платы из-за больших размеров. Испытал изделие в жестких условиях. Для проверки работоспособности взял из радиохлама самый дешёвый и архи "шумный" китайский «импульсник» (для питания светодиодных лент), в конструкции которого фильтр не предусмотрен вообще. Подключил к нему собранный макет. Изделие работает и достаточно успешно справляется с задачей! О варианте оформления и исполнения корпуса фильтра пока думаю.

схема Ф.jpg (26.17 КБ) 86670 просмотров


[RL1L - Анатолий]

Красотища!
Да же лучше, чем у меня получилось. Взял на заметку.

[RL1L - Анатолий]

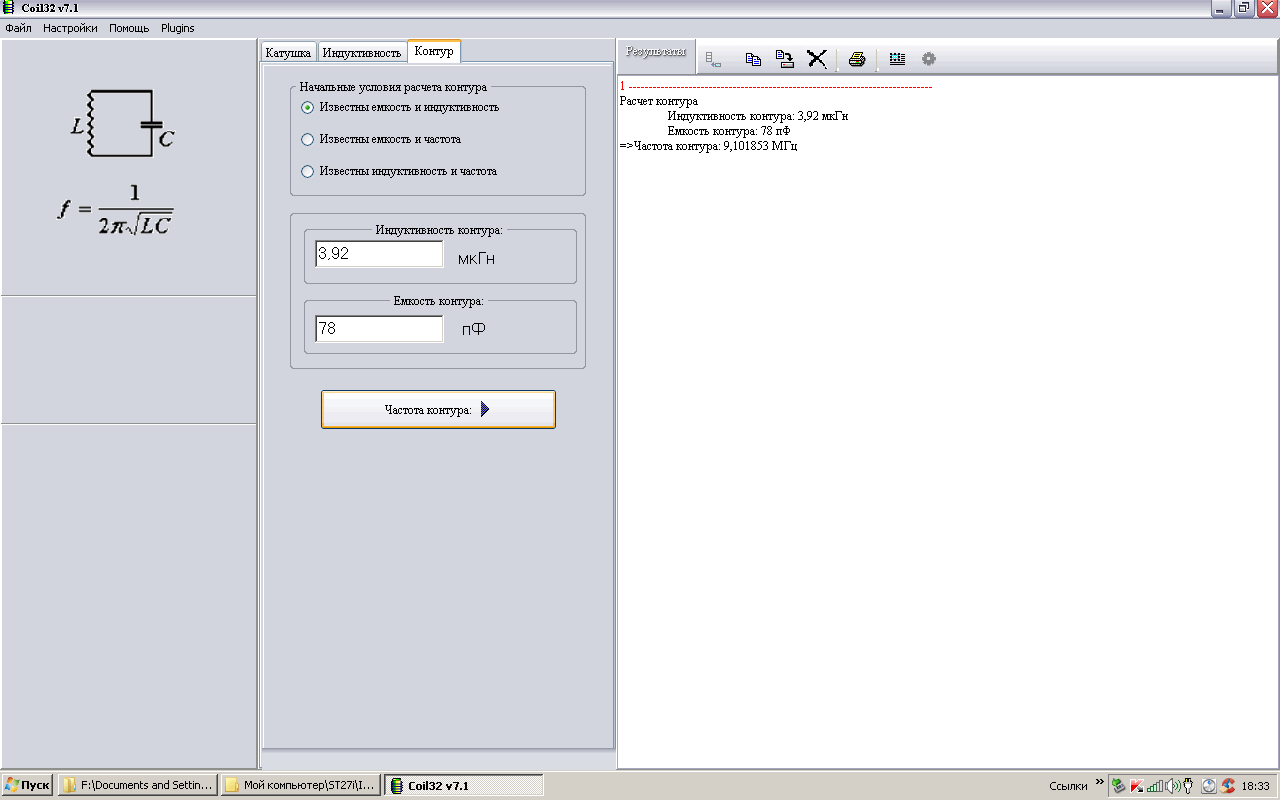

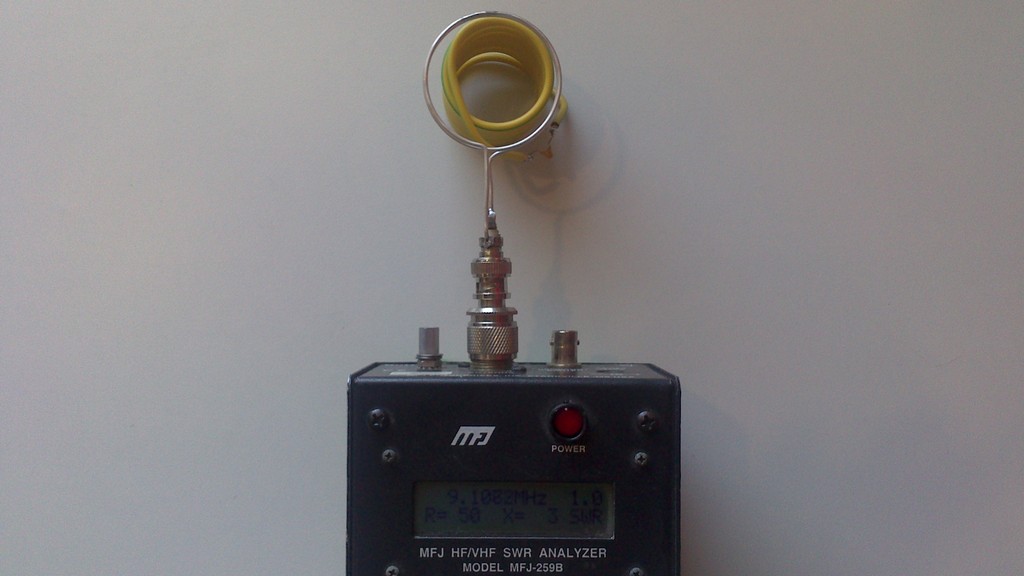

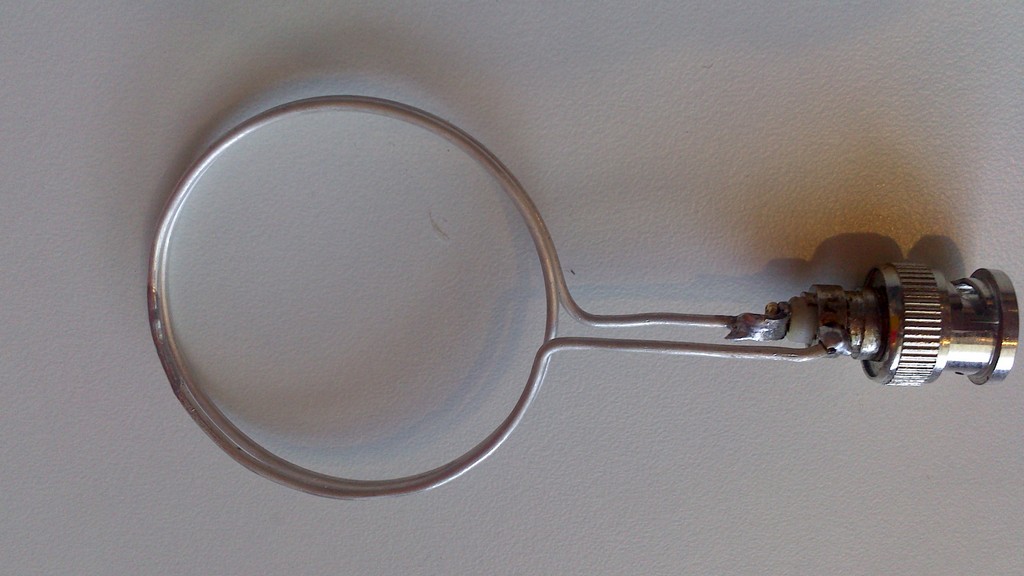

Из антенного анализатора можно сделать гетеродинный индикатор резонанса простым добавлением к нему катушки. Катушка состоит из двух витков посеребренного провода диаметром 1.5 мм намотанного на оправке диаметром 45 мм. На фото видна конструкция и измерение колебательного контура. Контур имеет индуктивность 3.92 мкГн, а емкость 78 пф и на скриншоте видно результат проверки правильности измерений прибором резонанса, путем расчета в программе Coil32.
Поиск резонанса осуществляется перестройкой частоты на приборе и в приближении или удалении катушки от колебательного контура, для обеспечения оптимальной связи между катушкой и контуром, что отображается на дисплее прибора в виде уменьшения КСВ.

[RA1ALS - Странник]

Добрый день Анатолий! Можно-ли будет использовать такой самодельный ГИР в качестве индикатора резонанса в ПАССИВНЫХ резонансных цепях? В частности: при настройке в резонанс радиалов GP, короткозамкнутых фидерных линий, фильтров-пробок для W3DZZ ? Какова последовательность действий при настройке? Как я понимаю, такую петлю можно ввести в конструкцию любого антенного анализатора, включая мой АА-330М?

[RL1L - Анатолий]

Добрый день Анатолий! Можно-ли будет использовать такой самодельный ГИР в качестве индикатора резонанса в ПАССИВНЫХ резонансных цепях? В частности: при настройке в резонанс радиалов GP, короткозамкнутых фидерных линий, фильтров-пробок для W3DZZ ? Какова последовательность действий при настройке? Как я понимаю, такую петлю можно ввести в конструкцию любого антенного анализатора, включая мой АА-330М?

Приветствую Александр!
Да, в основном для пассивных резонансных устройств и предназначен. На фото видно, что колебательный контур ни куда не подключен, просто лежит на столе, а антенный анализатор MFJ-259B показывает частоту резонанса и КСВ близкий к 1.
Я думаю, что нет противопоказаний к применению подобной катушки с AA-330.
Механизм поиска резонанса следующий: например фильтра-пробки (или трапа если на современный лад) для W3DZZ, изготавливается трап и к нему на небольшое расстояние под носится катушка с АА-330 и перестраивая частоту находим момент уменьшения КСВ, далее приближая или удаляя катушку к трапу добиваемся дальнейшего уменьшения КСВ, так же подстраивая частоту на анализаторе стараемся приблизить КСВ к 1, это и будет резонанс, при чем трап можно настраивать прямо на рабочем столе. Не обязательно КСВ будет равен 1, главное что бы найти момент уменьшения показаний и по минимуму показаний уже можно судить о резонансе.
Противовесы настраиваются следующим образом: противовесы отключатся от места своего подключения и по парно настраиваются, так- через небольшую одновитковую катушку небольшого размера, 3-4 см достаточно, соединяются между собой и уже поднося измерительную катушку с антенным анализатором к этой одновитковой катушке определяем резонанс как описано выше.
Да же больше можно не выходя из дома определить резонанс своей антенны: для этого нужно сделать еще одну такую катушку и подключить к кабелю, который идет к антенне и поднеся измерительную катушку с антенным анализатором как описано выше определить резонанс антенны.

[RA1ALS - Странник]

ОК! Понял. Посеребрённого провода у меня нет, а вот медная пластинка толщиной 0,5 мм, покрытая серебряной амальгамой с двух сторон, - есть. Если вырезать из неё` полоску шириной 5мм (более узкую трудно) и свернуть в рамку нужного диаметра, будет работать нормально?

[RL1L - Анатолий]

ОК! Понял. Посеребрённого провода у меня нет, а вот медная пластинка толщиной 0,5 мм, покрытая серебряной амальгамой с двух сторон, - есть. Если вырезать из неё` полоску шириной 5мм (более узкую трудно) и свернуть в рамку нужного диаметра, будет работать нормально?

Да можно и из обычного провода, это так просто под руку попался кусок посеребренного, вот и сделал. И диаметр провода не критичен и размер катушки.

[RL1L - Анатолий]

ОК! Понял. Посеребрённого провода у меня нет, а вот медная пластинка толщиной 0,5 мм, покрытая серебряной амальгамой с двух сторон, - есть. Если вырезать из неё` полоску шириной 5мм (более узкую трудно) и свернуть в рамку нужного диаметра, будет работать нормально?

Да можно и из обычного провода, это так просто под руку попался кусок посеребренного, вот и сделал. И диаметр провода не критичен и размер катушки.

У меня для антенного анализатора несколько разных катушек сделанных на шприцах разного куба. Найду сфотографирую и выложу.
