Антенная мачта в качестве рефлектора.

[RA1ALS - Странник]

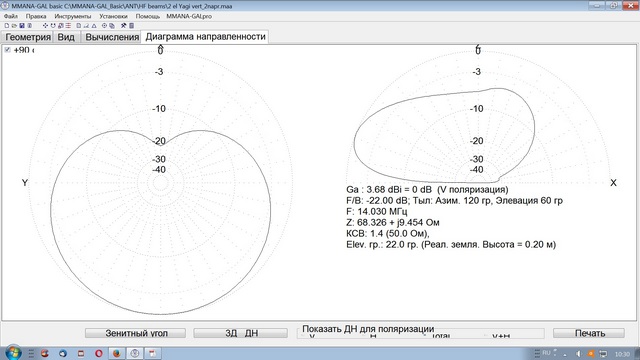

Приветствую Алексей! Мысль понял. Вариант рабочий и четвертая мачта тут не нужна. Вот только диаграмма направленности у меня получается иная...


[RL1L - Анатолий]

Так я представлял свою антенну первоначально Рисунок из "Мани". Правда при расчетах задал мачту-рефлектор, как трубу одного диаметра. Пост для иллюстрации стартового сообщения и отработки навыка вставки файлов 2 el yagi vert_2napr.jpg

Всех приветствую!
Шлейф расчитывается в ММане. Символ гаечного ключа и молотка, сервисы - СУ на линиях 2. Вечером домой приеду скину скрин шоты. С телефона не удобно.

[RL1L - Анатолий]

Так я представлял свою антенну первоначально Рисунок из "Мани". Правда при расчетах задал мачту-рефлектор, как трубу одного диаметра. Пост для иллюстрации стартового сообщения и отработки навыка вставки файлов 2 el yagi vert_2napr.jpg

Всех приветствую!
Шлейф расчитывается в ММане. Символ гаечного ключа и молотка, сервисы - СУ на линиях 2. Вечером домой приеду скину скрин шоты. С телефона не удобно.

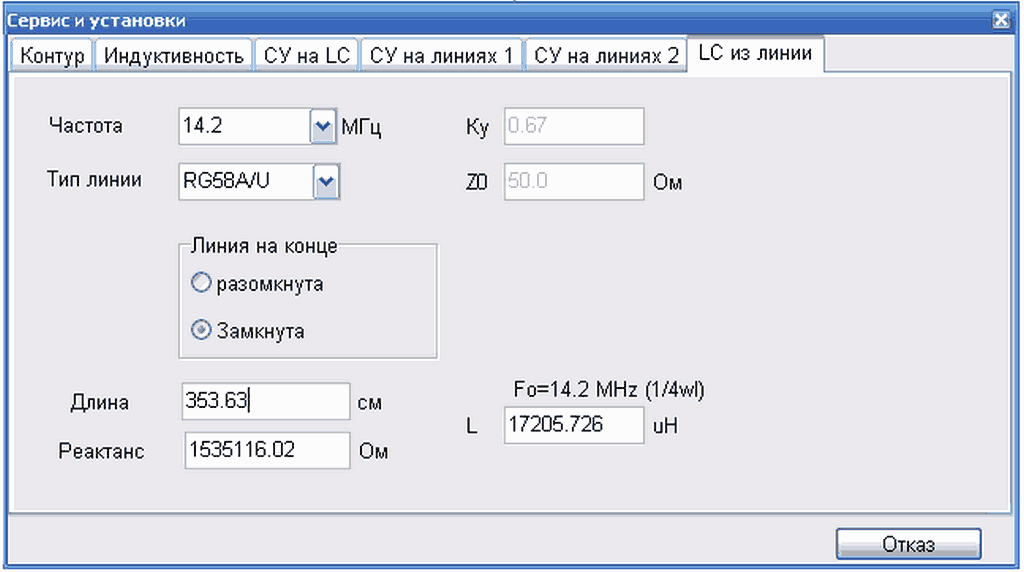

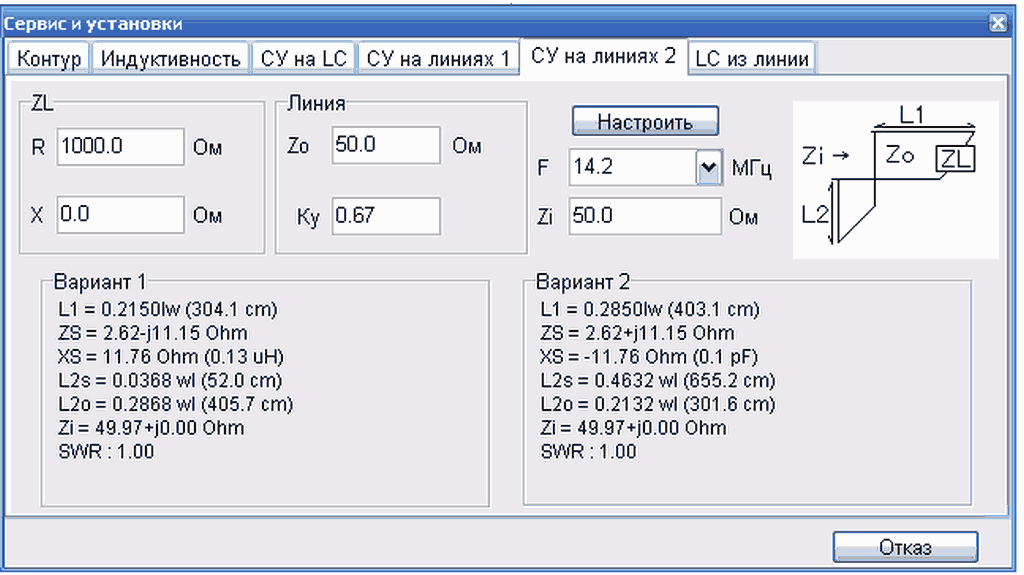

Вот фото из ММани. На одном фото расчет длины четветьволнового шлейфа, а на другом сам расчет точки подключения питающего кабеля.

[RA1ALS - Странник]

GE Анатолий! Вы прямо, как спасательная радио "неотложка"! Всё время выручаете тех,
кто увяз в сомнениях и тонет! Вот вам за это от благодарного сообщества в моем лице,
- эскиз аватарки. А то у всех есть, а у Вас нет...


[RL1L - Анатолий]

Спасибо Александр за аватарку!
Можно антенну запитать и Г-образной LC - цепочкой.
А про противовесы - это для того, что бы ток по оплетке к трансиверу не лез. Ведь если в качестве шлейфа применялась бы открытая двухпроводная линия передачи, то ее длина была равна лямда/4 и свободный провод который не подключен со стороны антенны и выполнял бы функцию противовеса, так как применяется коаксиальный кабель, то у него есть коэффициент укорочения и его длина, точнее внешняя сторона оплетки, которая и должна выполнять функцию противовеса оказывается на 1.5 метра короче и ток идет дальше по кабелю к трансиверу, нужно принимать меры по подавлению тока (запорные дроссели или ферритовые трубки и т.д. установленные на расстоянии лямда/4 от антенны). Да и вот Вам неплохое ВЧ заземление на крыше многоэтажного дома. Ведь даже если на крыше был бы контур заземления, то пока он (провод контура) добрался бы до реальной земли, это десятки метров провода, а это уже антенна, хоть и заземленная и ее длина уже входила бы в конструкцию антенны, ну и естественно меняла ее параметры.
Про настройку шлейфа: можно настраивать дома на полу, подключить резистор, ну где-то на 1кОм (сопротивление антенны скорее всего при такой толщине мачты и будет около 1 кОма, конечно лучше в ММане смоделировать) и подбирать место подключения на шлейфе, можно конечно и на крыше на готовой антенне подбирать. Применение в качестве шлейфа коаксиального кабеля имеет плюс в том, что его можно бросить на крышу, свернуть в бухту на настройку это не повлияет, а вот для открытого двухпроводного шлейфа так сделать нельзя у него измениться волновое сопротивление, увеличатся потери, ну и так далее.

[RA1ALS - Странник]

Добро Анатолий, благодарю и беру на заметку. Может ещё кто подбросит умную мысль... С крыши моей девятиэтажки на крышу соседнего дома брошен стальной провод громоотвода длинной около 30 метров, толщиной 7мм. Этот старый громоотвод давно лишён земли, висит фактически для красоты Провод на удивление в хорошем состоянии, к нему есть доступ, на него никто не претендует. Давно ломаю голову, как этот бывший громоотвод можно по умному использовать при постройке КВ антенн, но ничего путного на ум не идёт .

[RL1L - Анатолий]

Добро Анатолий, благодарю и беру на заметку. Может ещё кто подбросит умную мысль... С крыши моей девятиэтажки на крышу соседнего дома брошен стальной провод громоотвода длинной около 30 метров, толщиной 7мм. Этот старый громоотвод давно лишён земли, висит фактически для красоты Провод на удивление в хорошем состоянии, к нему есть доступ, на него никто не претендует. Давно ломаю голову, как этот бывший громоотвод можно по умному использовать при постройке КВ антенн, но ничего путного на ум не идёт .

Если громоотвод на концах изолирован, ну или крепится на кирпичах или каком диэлектрике, то почему нельзя применить, можно. Если изолирован, то можно и на передачу, добавить кусок провода длиной 10-12 метров, что бы общая длина была около 42 м, получится несимметричный диполь на все диапазоны, при чем провод можно проложить как место позволяет и под углам к громоотводу. Питание осуществлять через трансформатор 1:4. Если изоляция громоотвода плохая, то питание через конденсатор 0.1 мкФ и все тоже самое, и использовать только на прием антенну. Горизонтальная антенна на прием будет работать шикарно. А то что провод стальной, так есть плюсы и минусы. Минус, то что потери будут по выше, чем в меди, а плюс в том, что за счет этих потерь рабочая полоса будет шире.

[RA1ALS - Странник]

Приветствую всех! ОК... С приёмной антенной мысль нравится! Тем более, что моя приемная рамка надежд не оправдала. А если без второго куска... Скажем приёмный END FEED вариант, да ещё запитать провод с конца через трансформатор с гальванической развязкой (от греха подальше )

[RL1L - Анатолий]

Ну да, если как приемную, то второго куска не надо. Запитать провод с конца через трансформатор. Длина 30 м практически ни где не будет иметь полуволнового резонанса и поэтому сопротивление антенны будет не очень большое и хватит трансформатора 1:4 или 1:9.

[RA1ALS - Странник]

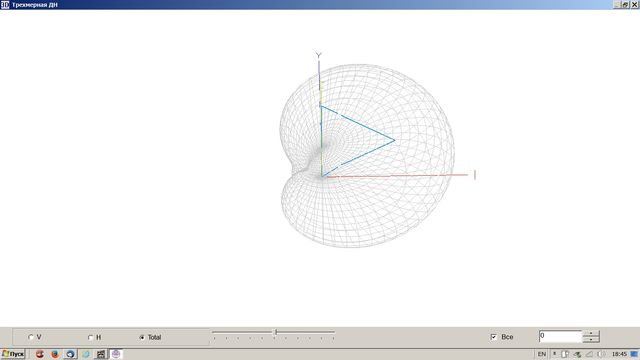

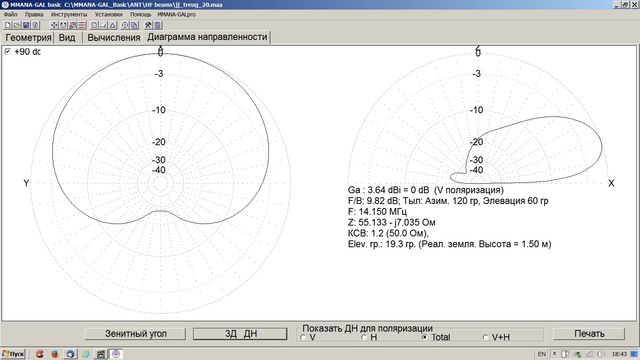

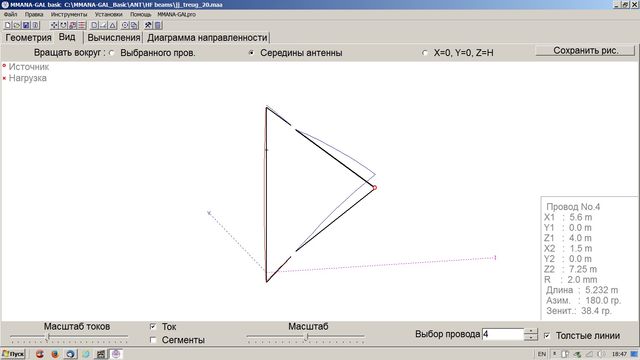

«Jungle job» (модификация Moxona) Мачта в качестве рефлектора.
Вариант, предложенный R1TX, но на одно направление. Вибратор из
медного канатика 5мм.
